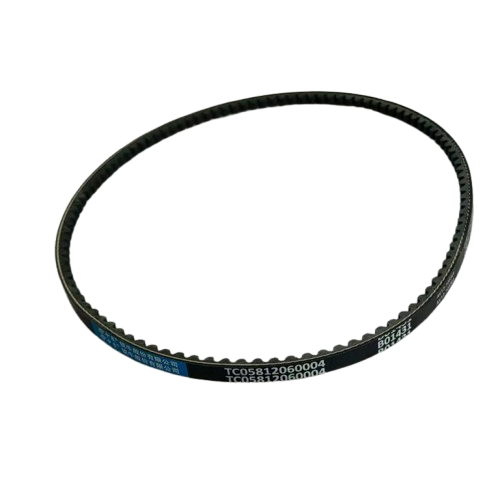

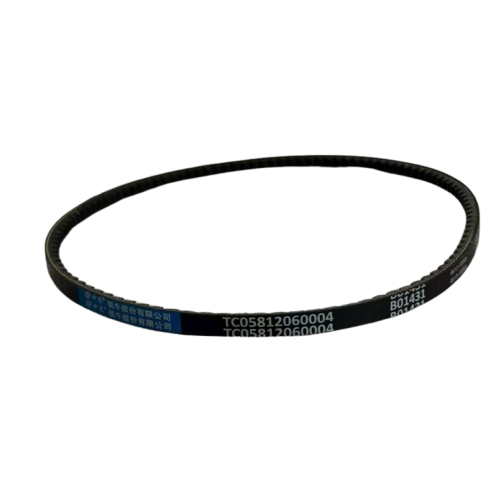

Courroie trapézoïdale crantée classique AX BX CX DX ZX AV

Applications :

1. Machines agricoles :

• Moissonneuses-batteuses (entraînements de batteuses, entraînements de rabatteurs, systèmes de ventilation de nettoyage)
• Outils à couple élevé (presses à balles, tondeuses)
• Pompes d'irrigation : cycles de démarrage/arrêt fréquents

2. Équipements industriels :

• Compresseurs : Poulies de petit diamètre (réduction de taille de 40 %)
• Convoyeurs : Entraînements réversibles avec changements de tension fréquents
• Machines textiles : Métiers à tisser à grande vitesse (1 200 à 3 000 tr/min)

3. Automobile :

• Entraînements de superchargeurs
• Accessoires pour moteurs de course : Réduction des pertes de puissance parasites

Caractéristiques:

1. Conception de l'engrenage :

• Rainures transversales (profondeur : 1,5–3 mm) espacées de 3 à 8 mm

• Réduit la contrainte de flexion de 40 % par rapport aux courroies trapézoïdales standard.

2. Renforcement :

• Cordons de traction en aramide/polyester (longitudinaux)

• Tolérances dimensionnelles conformes à la norme ISO 4184

3. Matériau :

• Caoutchouc chloroprène résistant à l'huile et à la chaleur (-30 °C à +90 °C)

• Options de dissipation statique disponibles (≤10⁶ Ω, ISO 1813)

Avantages par rapport aux courroies trapézoïdales classiques

Critères de sélection

1. Réglage de la puissance nominale

• Les courroies crantées supportent une puissance 20 % supérieure dans la même section (par exemple, section B crantée ≈ section C standard).

2. Compatibilité des poulies

• Nécessite des poulies à gorge en V standard (pas de poulies spéciales nécessaires)
• Diamètre minimal de la poulie :
• Section A : 67 mm → 45 mm (dentée)
• Section B : 112 mm → 80 mm (dentée)

3. Éléments critiques de l'installation

• Tension : allongement initial de 1,6 % (contre 2,0 % pour les courroies classiques)

• Alignement : erreur angulaire ≤ 0,3° (alignement laser recommandé)

Analyse des modes de défaillance
