Guide d'identification des courroies trapézoïdales

1. Identification de la structure interne de la courroie trapézoïdale

D'après leur section transversale, les courroies trapézoïdales de transmission sont principalement classées en courroies trapézoïdales enroulées et courroies trapézoïdales crantées.

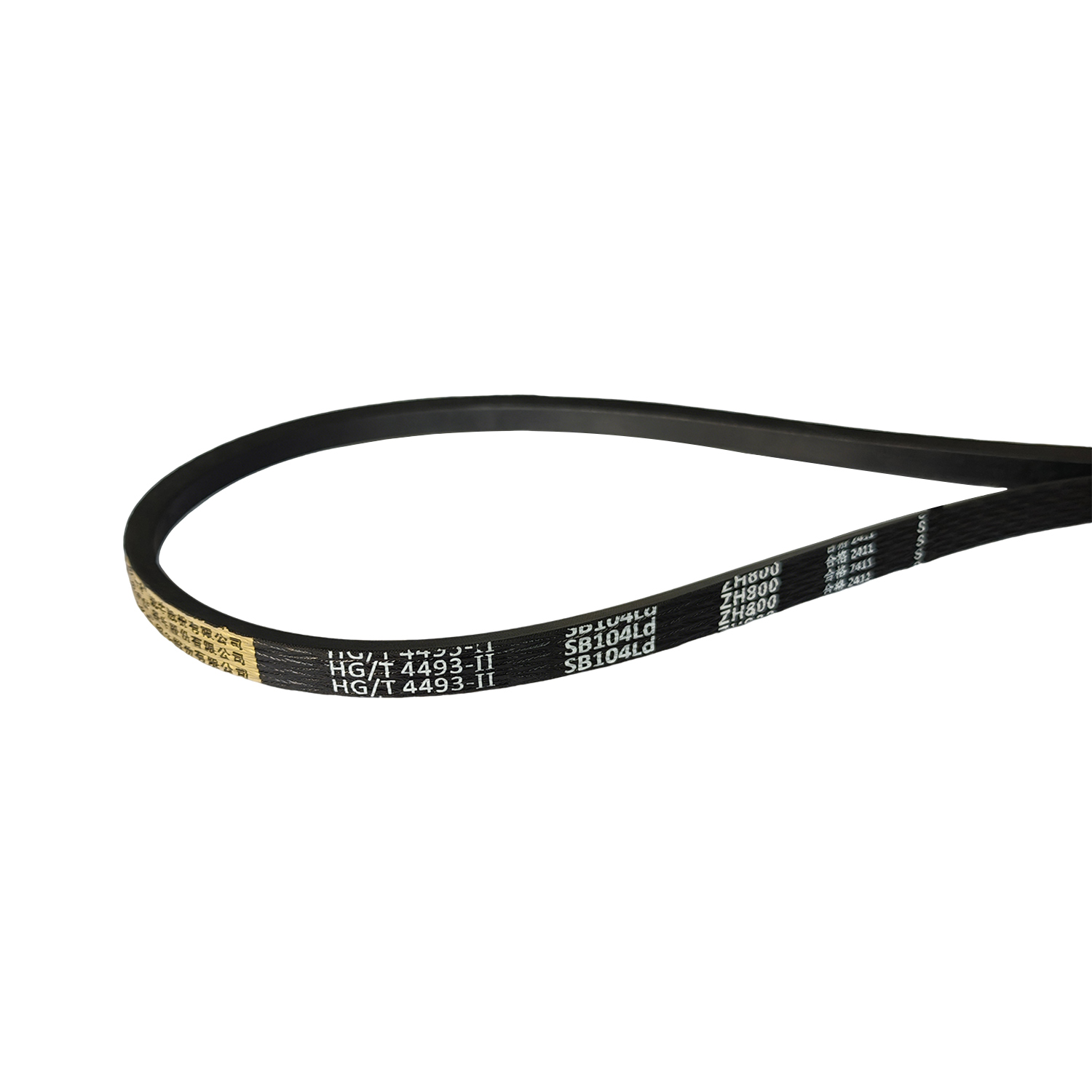

1.Courroies trapézoïdales enveloppées sont recouvertes d'un tissu spécial, présentant une surface lisse sans profils crantés.

Caractéristiques principalesBonne résistance à l'usure, à la chaleur et aux chocs, faible bruit de fonctionnement, rigidité globale élevée et transmission de puissance stable.

ApplicationPositions sujettes au colmatage et au glissement.

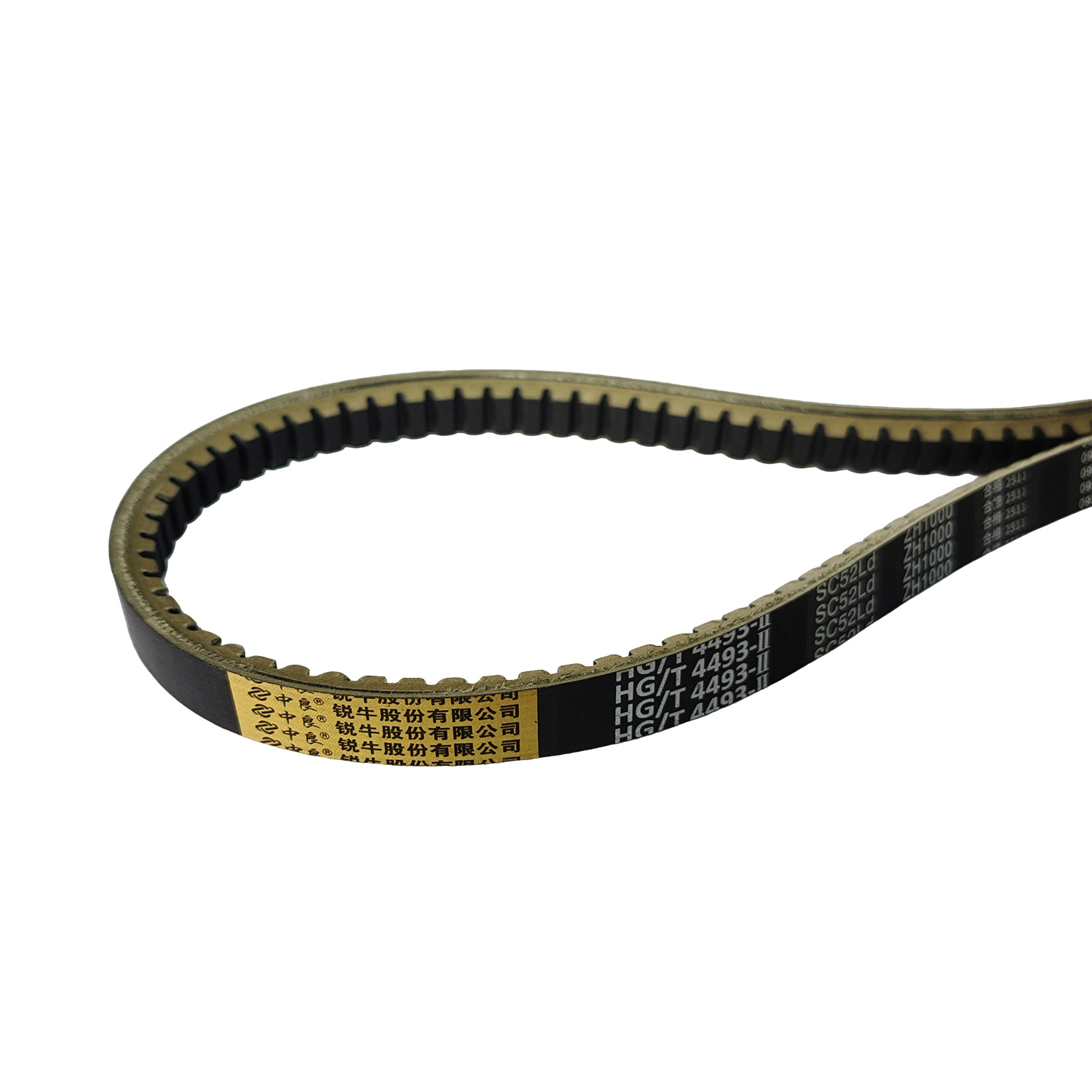

2.Courroie trapézoïdale crantée (Courroie trapézoïdale à bords coupés) sont disponibles en versions à denture intérieure simple et à denture intérieure double.

Caractéristiques principales: Excellente résistance à la flexion, bonne dissipation de la chaleur et capacité de transmission de puissance élevée.

Application: Emplacements à température ambiante élevée, puissance transmise élevée et espace d'installation compact, tels que les ensembles à vitesse variable des machines agricoles et les positions d'entraînement des ventilateurs.

2. Identification des matériaux des courroies trapézoïdales

Une courroie trapézoïdale est composée d'une armature métallique et d'un mélange de caoutchouc. Nos principaux produits utilisent deux types d'armatures (polyester et aramide), associés à du caoutchouc néoprène, formant ainsi deux combinaisons de matériaux principales. Ces matériaux présentent des différences importantes en termes de résistance à la température, à l'usure, au vieillissement et de performances en traction.

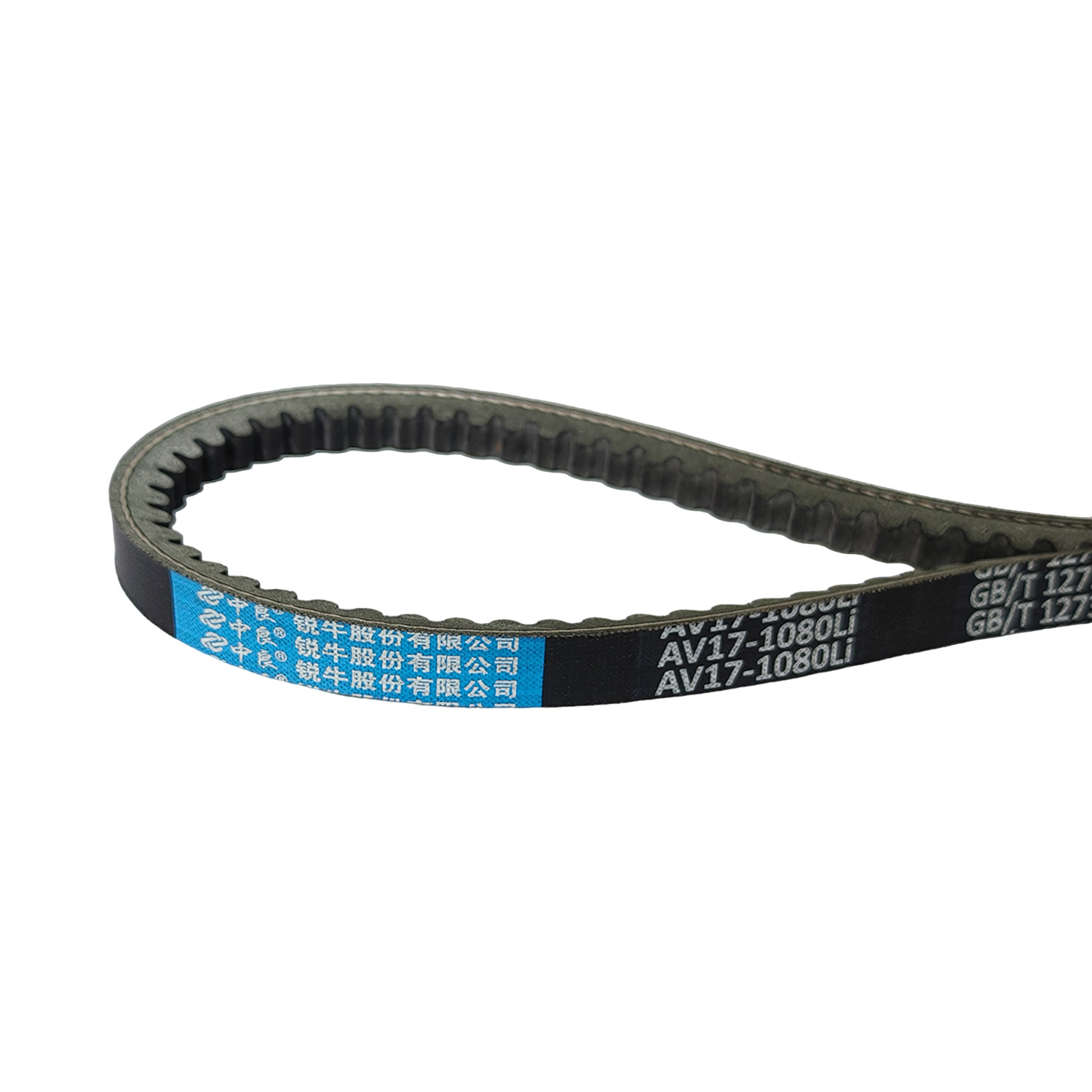

2.1 Courroie trapézoïdale en néoprène polyester

Cordons de traction : polyester ;

caoutchouc : néoprène.

Caractéristiques : Ce matériau offre un excellent rapport qualité-prix, une bonne résistance à l’usure et à la flexion, ainsi qu’une résistance modérée au vieillissement. Plage de températures de fonctionnement : -20 °C à 80 °C. Courroie trapézoïdale standard pour équipements courants, elle convient aux applications à température et charge normales et représente le modèle de base le plus répandu sur le marché.

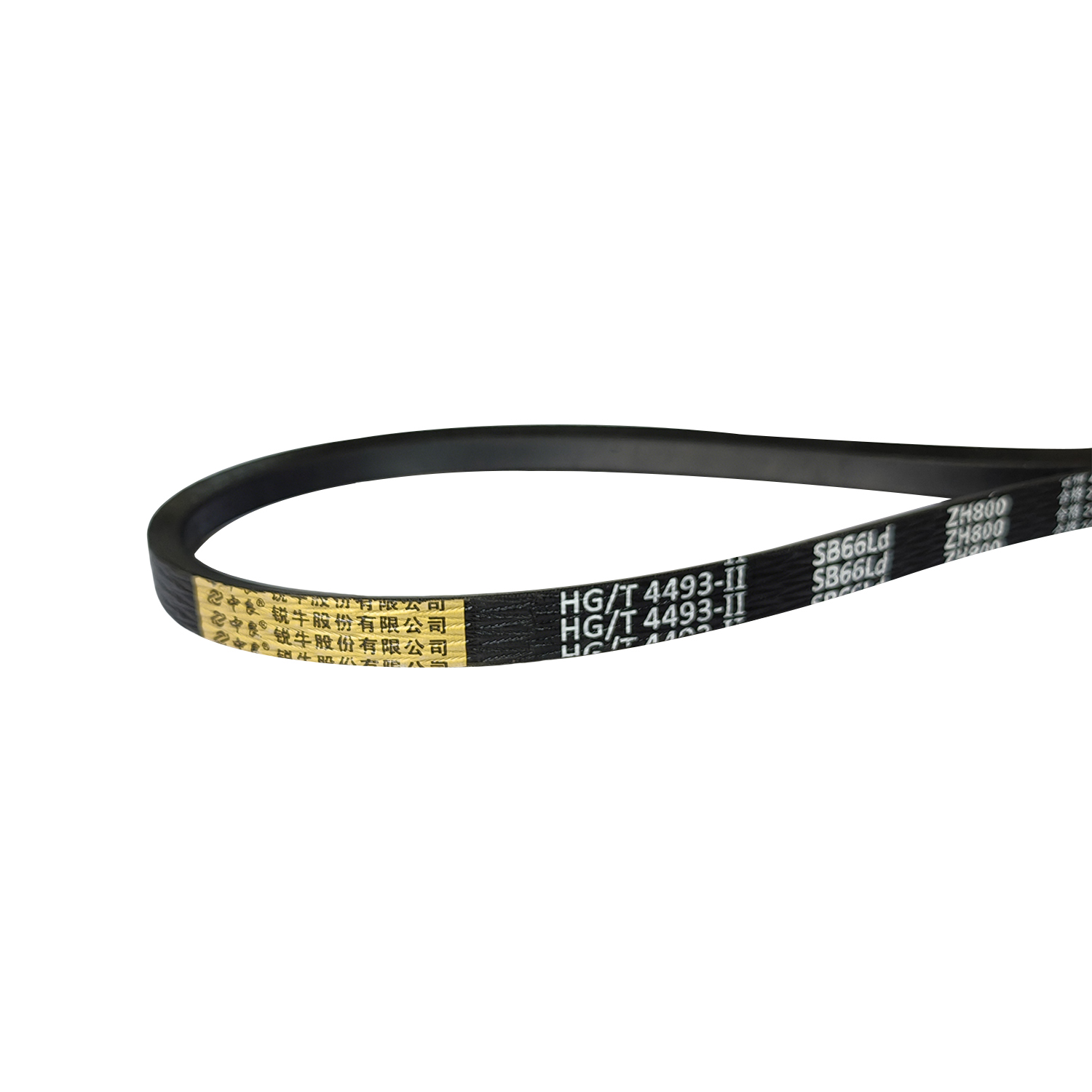

2.2 Courroie trapézoïdale en néoprène aramide

Cordons de traction : fibre aramide (fibre spéciale à haute résistance) ;

Matrice de caoutchouc : néoprène.

Caractéristiques : Sa résistance à la traction est nettement supérieure à celle du polyester. Elle présente un allongement minimal, une excellente résistance aux chocs et à la déchirure, ainsi qu’une capacité de charge élevée. Elle convient aux applications exigeantes, aux charges de choc intermittentes, aux équipements industriels soumis à des charges élevées et prolongées, ainsi qu’aux moissonneuses-batteuses agricoles fonctionnant dans des conditions d’utilisation difficiles.

3. Identification des profils et spécifications des sections transversales des courroies trapézoïdales

Les types de courroies trapézoïdales sont définis par leur largeur de section transversale, leur hauteur et leur angle en V, qui sont des indicateurs essentiels pour distinguer les spécifications.

Dans l'industrie de la transmission par courroies en caoutchouc, on distingue cinq catégories de courroies trapézoïdales : les courroies trapézoïdales classiques, les courroies trapézoïdales étroites, les courroies trapézoïdales hexagonales, les courroies agricoles à vitesse variable et les courroies trapézoïdales minces pour charges légères. Chaque catégorie est conforme aux normes nationales, européennes et américaines en vigueur.

3.1 Courroie trapézoïdale classique

Modèles : A, B, C, D, O

Courroie trapézoïdale étroite 3.2

Modèles : 3 V, 5 V, 8 V, SPA, SPB, SPC, SPZ

3.3 Courroie trapézoïdale hexagonale (courroie trapézoïdale double face)

3.4 Courroie à vitesse variable agricole

Conçu spécifiquement pour la transmission de puissance des machines agricoles et des machines spéciales.

Courroie trapézoïdale légère de 3,5 pouces

Version allégée et amincie dérivée des courroies trapézoïdales classiques. Meilleure flexibilité et résistance au roulement réduite pour les charges légères. Modèles : SB, SC

4. Identification des paramètres de longueur de la courroie trapézoïdale

Dans l'industrie des courroies trapézoïdales, quatre définitions de longueur sont couramment utilisées. Les différentes marques et normes adoptent des méthodes de marquage différentes, ce qui constitue la principale cause d'erreurs de sélection. Il est essentiel de bien distinguer la circonférence extérieure, la circonférence intérieure, la longueur utile et la longueur de référence pour choisir la courroie adaptée aux paramètres de la poulie.

4.1 Longueur intérieure (Li)

4.2 Longueur extérieure (Lw / La)

4.3 Longueur de référence (Ld)

4.4 Longueur effective (Le)

5. Guide de référence rapide pour l'identification sur site

1.Contrôle visuel.

2.Évaluation des conditions de travail.

3.Sélection de la section transversale :

4. Vérification de la longueur.
